ความเสถียรของระบบ: การปิดผนึกแบบคงที่ที่เชื่อถือได้

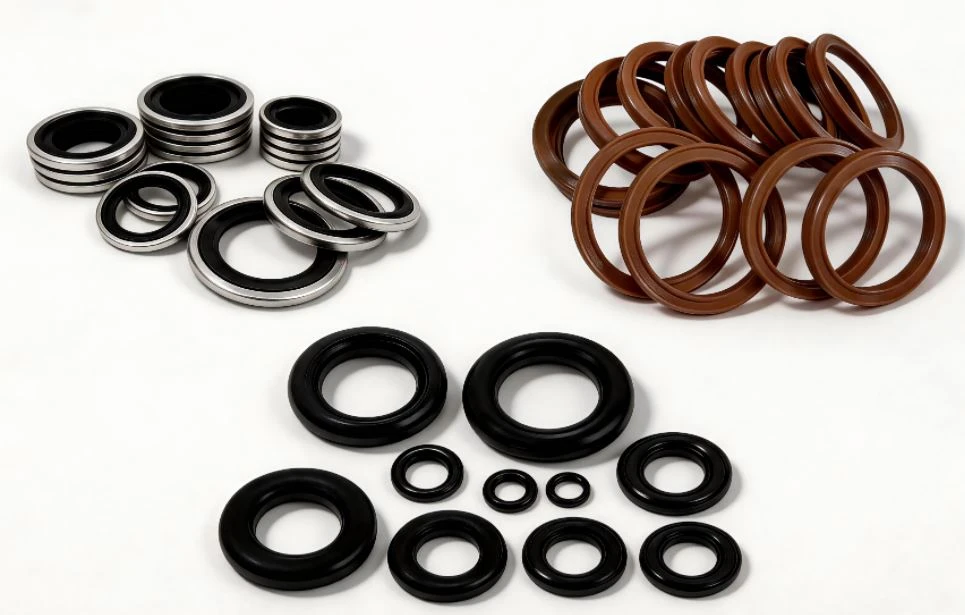

ความเสถียรของระบบในอุปกรณ์ไฮดรอลิกและนิวแมติกขึ้นอยู่กับการซีลแบบคงที่เป็นอย่างมาก ซึ่งเป็นความสามารถในการรักษาสิ่งกีดขวางที่ป้องกันการรั่วระหว่างพื้นผิวที่ไม่เคลื่อนที่ ต่างจากซีลไดนามิกที่ทนทานต่อการเสียดสีและการสึกหรอ ซีลแบบคงที่ต้องเผชิญกับความท้าทาย เช่น ชุดการบีบอัด การหมุนเวียนด้วยความร้อน และการโจมตีทางเคมี แม้แต่การรั่วไหลเพียงเล็กน้อยที่หน้าแปลน ท่อร่วม หรือปลั๊กก็อาจส่งผลให้เกิดการสูญเสียแรงดัน การปนเปื้อนและการหยุดทำงานโดยไม่ได้วางแผนไว้ บทความนี้จะสำรวจตระกูลการปิดผนึกแบบคงที่ที่จำเป็นสามตระกูล –โอริง, ควอด/เอ็กซ์ริง, และแมวน้ำที่ถูกผูกมัด– และการเลือกและการติดตั้งที่เหมาะสมทำให้มั่นใจได้ถึงการปิดผนึกแบบคงที่ที่เชื่อถือได้ในการใช้งานทางอุตสาหกรรมที่หลากหลาย

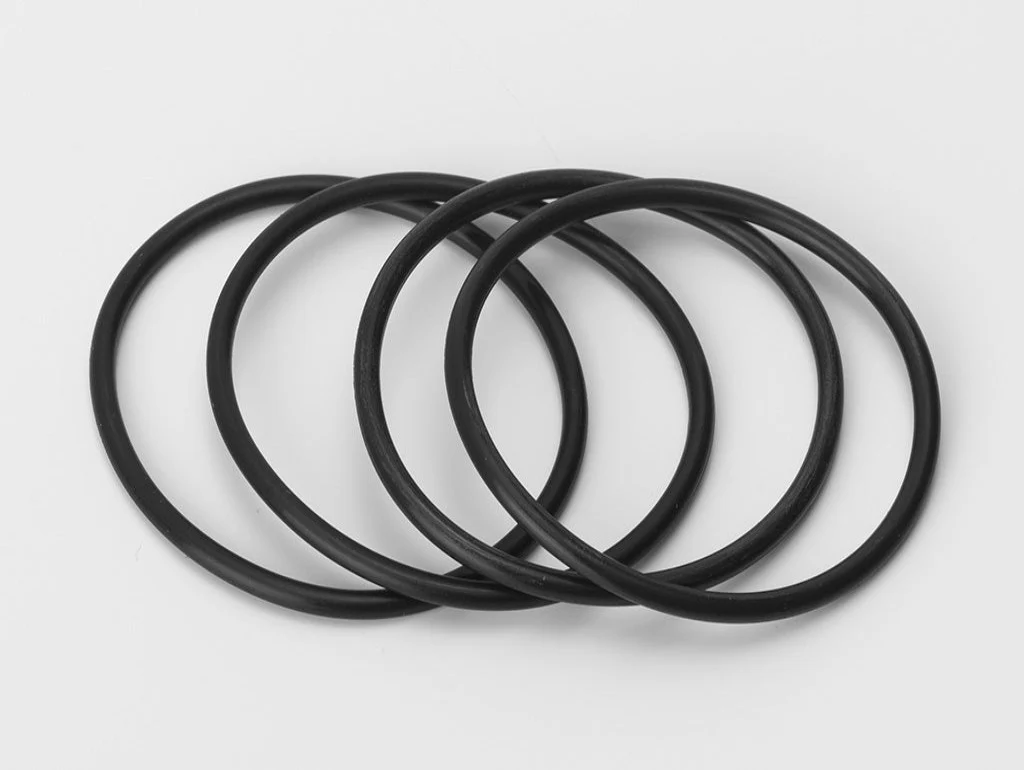

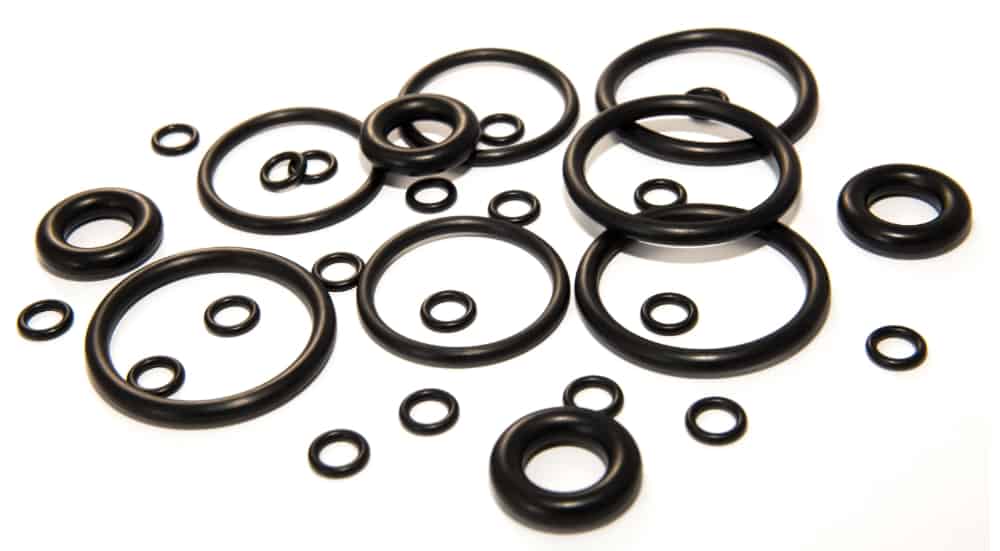

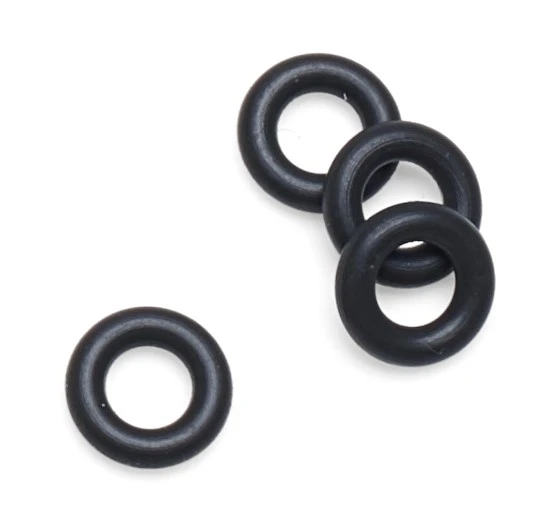

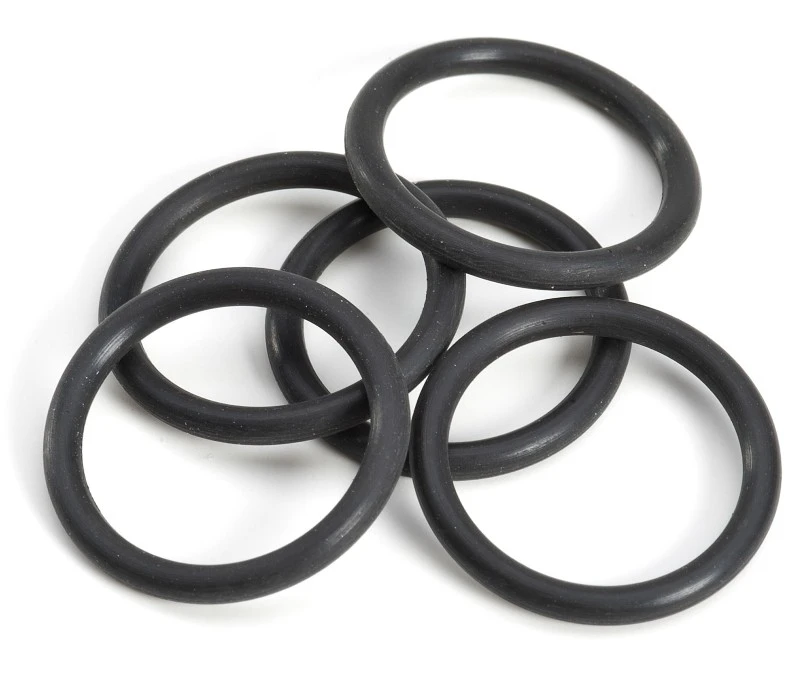

โอริงเป็นซีลแบบคงที่ที่ใช้กันอย่างแพร่หลาย พบในหน้าแปลน บล็อกท่อร่วมไอดี และการเชื่อมต่อแบบเกลียว หน้าตัดแบบวงกลมจะเสียรูปภายใต้การบีบอัดเพื่อเติมเต็มต่อม ทำให้เกิดสิ่งกีดขวางที่เชื่อถือได้

ความต้านทานชุดการบีบอัด

ความสามารถในการฟื้นตัวหลังการบีบอัดเป็นสิ่งสำคัญ สารประกอบไนไตรล์และฟลูออโรคาร์บอนให้การคืนตัวที่ดี ในขณะที่ซิลิโคนมีคุณสมบัติดีเยี่ยมที่อุณหภูมิสูงจัด

เปอร์เซ็นต์การเติมต่อม

โดยทั่วไปการเติม 70-80% ช่วยให้มั่นใจได้ว่าจะมีการบีบอย่างเหมาะสมโดยไม่ต้องเน้นวัสดุมากเกินไป สำหรับการปิดผนึกแบบคงที่ในท่อร่วมไฮดรอลิกแรงดันสูง โอริงมักจะจับคู่กับวงแหวนสำรองเพื่อป้องกันการอัดขึ้นรูป การตรวจสอบแรงบิดบนโบลต์หน้าแปลนเป็นประจำจะช่วยรักษาแรงอัดที่สม่ำเสมอ ป้องกันการรั่วไหลทีละน้อยซึ่งมักไม่มีใครสังเกตเห็นจนกว่าประสิทธิภาพจะลดลง

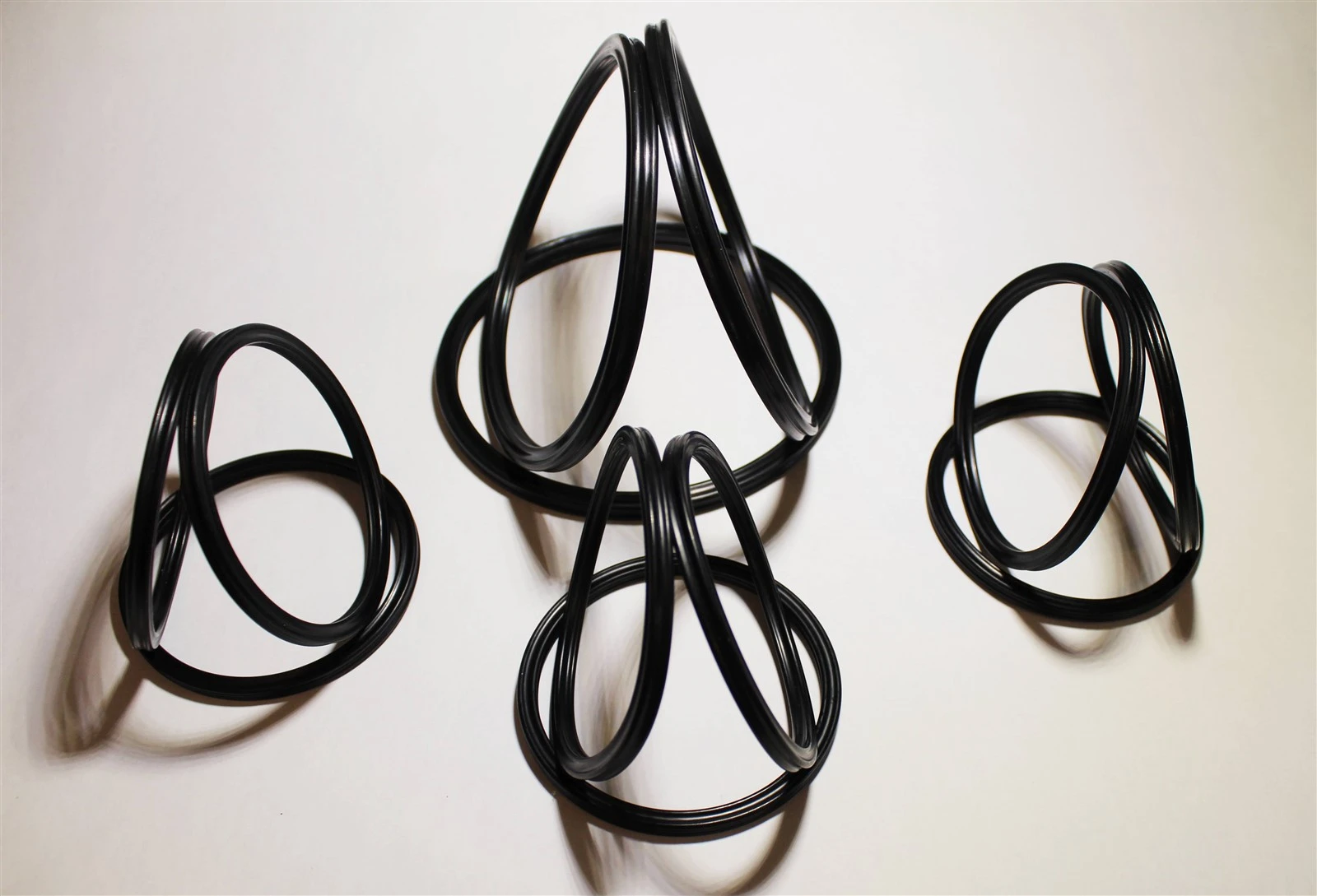

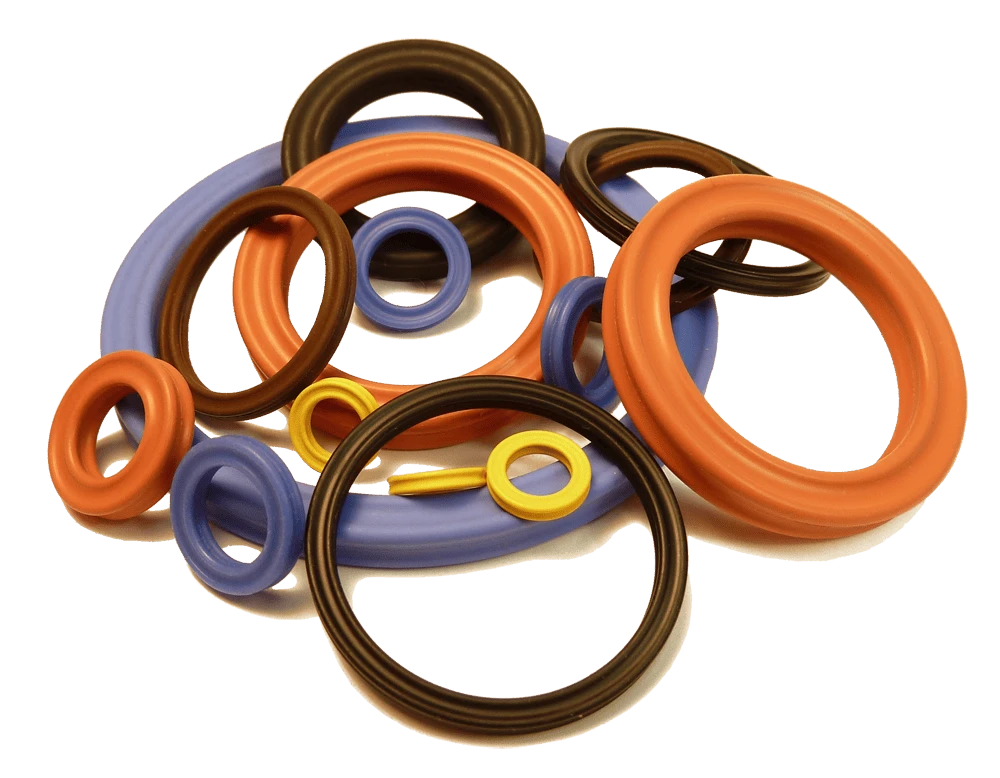

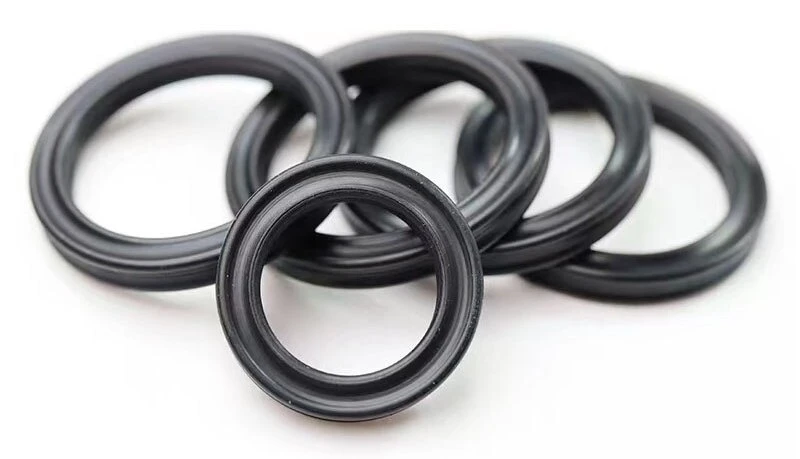

วงแหวนสี่วงเรียกอีกอย่างว่าเอ็กซ์ริงมีหน้าตัดสี่แฉกซึ่งมีหน้าสัมผัสการซีลสองอันต่อด้าน สำหรับการปิดผนึกแบบคงที่ การออกแบบนี้จะช่วยลดแรงที่จำเป็นในการปิดผนึกอย่างมีประสิทธิภาพ ทำให้เหมาะสำหรับระบบแรงดันต่ำหรือสุญญากาศ

แรงอัดที่ต่ำกว่า

กลีบหลายแฉกกระจายความเค้น โดยต้องใช้แรงบิดของโบลต์น้อยลงเพื่อให้เกิดการซีล ซึ่งเป็นประโยชน์สำหรับตัวเรือนพลาสติก

ลดแรงเสียดทานระหว่างการประกอบ

พื้นที่สัมผัสด้านล่างช่วยลดความเสี่ยงในการบิดหรือกลิ้งเมื่อติดตั้งชิ้นส่วนผสมพันธุ์ ในการใช้งานการปิดผนึกแบบคงที่ เช่น พอร์ตเซ็นเซอร์และการเชื่อมต่ออุปกรณ์ แหวน X มีอายุการใช้งานนานกว่าแหวนโอริงมาตรฐาน โดยเฉพาะอย่างยิ่งเมื่ออยู่ภายใต้วงจรความร้อนและแรงดันเล็กน้อย

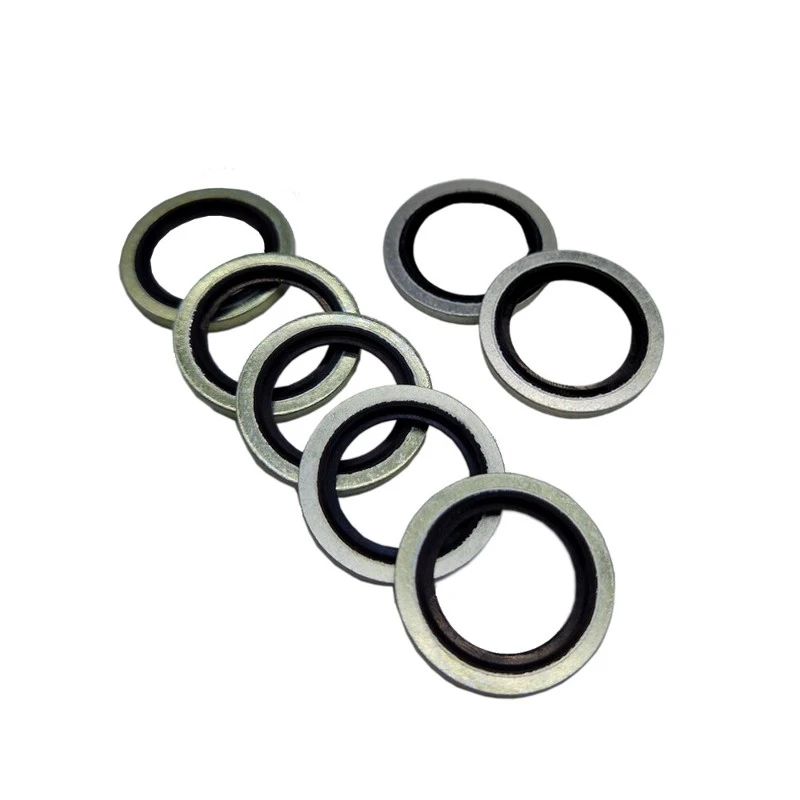

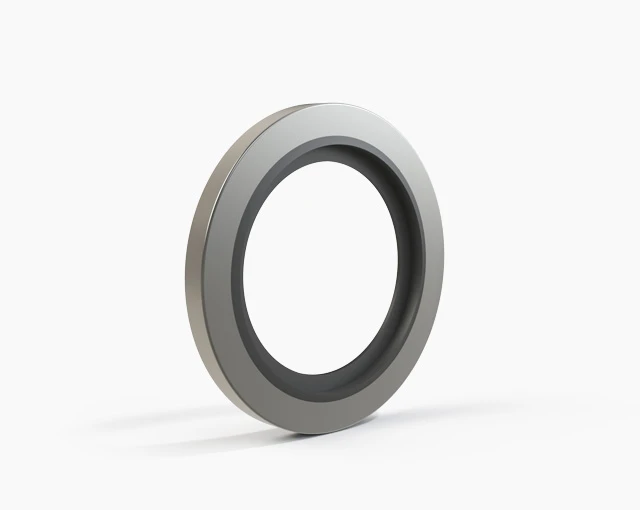

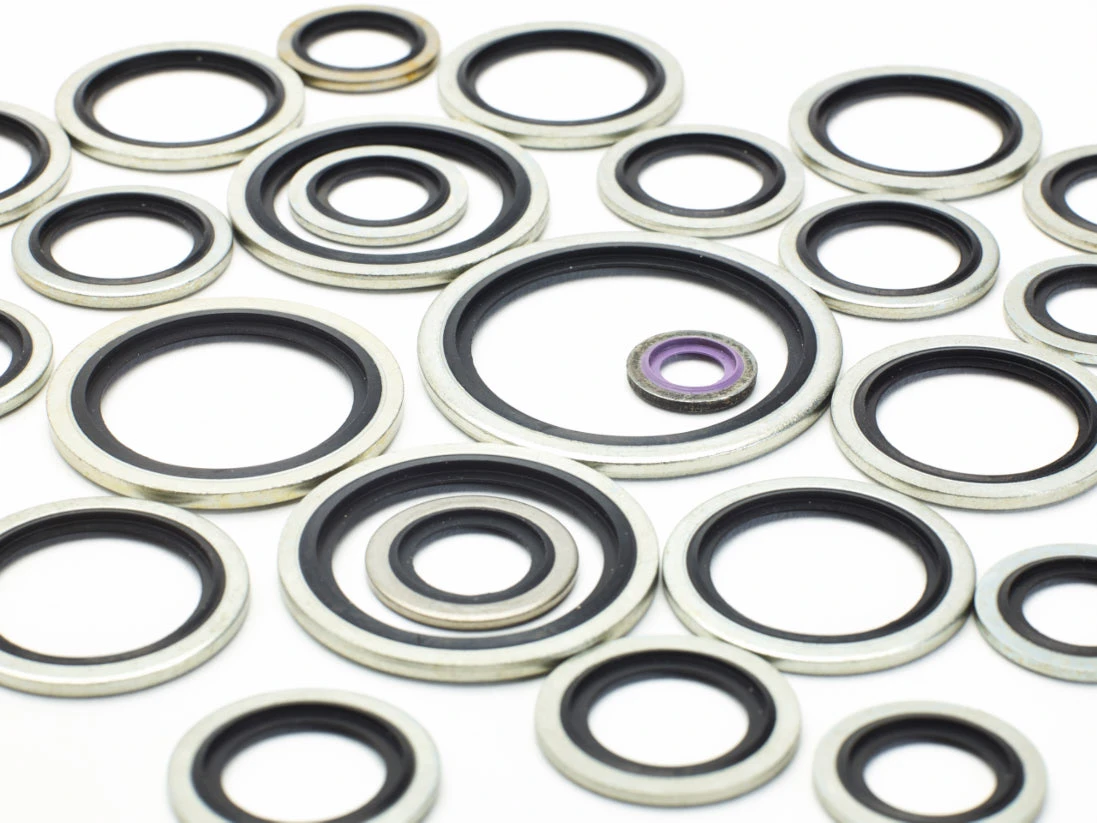

ซีลที่ถูกผูกมัดรวมแหวนรองโลหะเข้ากับอีลาสโตเมอร์ที่วัลคาไนซ์จนถึงเส้นผ่านศูนย์กลางด้านใน ได้รับการออกแบบมาโดยเฉพาะสำหรับการปิดผนึกแบบคงที่บนการเชื่อมต่อด้วยสลักเกลียวหรือสกรู เช่น ปลั๊กท่อระบายน้ำ หน้าแปลนท่อ และแผ่นปิด

การบีบอัดที่ควบคุมได้

แหวนรองโลหะจำกัดการกระแทก ป้องกันการบีบอัดยางมากเกินไปแม้จะมีแรงบิดสูงก็ตาม

ความต้านทานการสั่นสะเทือน

พันธะระหว่างยางกับโลหะจะดูดซับการเคลื่อนไหวเล็กน้อย โดยรักษาความสมบูรณ์ของซีลในการใช้งานการซีลแบบคงที่ซึ่งขึ้นอยู่กับการสั่นสะเทือนทางกล ในปลั๊กระบายกระปุกเกียร์ของอุปกรณ์หนัก ซีลแบบยึดติดมีประสิทธิภาพเหนือกว่าแหวนรองทองแดง เนื่องจากเป็นไปตามความผิดปกติของพื้นผิวและต้านทานการกัดกร่อนได้ดีกว่า

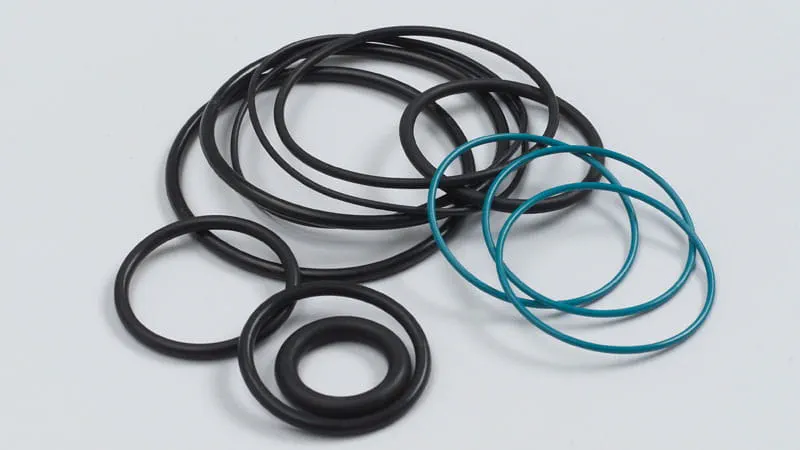

การเลือกอีลาสโตเมอร์ที่เหมาะสมสำหรับการซีลแบบคงที่ถือเป็นสิ่งสำคัญเมื่อของไหลมีฤทธิ์รุนแรงโอริงมีจำหน่ายในสารประกอบหลายสิบชนิด แต่ละชนิดเหมาะสำหรับสื่อเฉพาะ

ฟลูออโรคาร์บอน (FKM) สำหรับอุณหภูมิสูง

ทนน้ำมันแร่และกรดได้สูงถึง 200 องศา

เอทิลีนโพรพิลีน (EPDM) สำหรับน้ำมันเบรกและน้ำ

ให้ความต้านทานที่ดีเยี่ยมต่อของเหลวที่มีส่วนประกอบของไกลคอล

Perfluoroelastomer (FFKM) สำหรับสารเคมีที่รุนแรง

ให้ความต้านทานเกือบสากลแต่มีค่าใช้จ่ายสูง สงวนไว้สำหรับการปิดผนึกคงที่ที่สำคัญในโรงงานเซมิคอนดักเตอร์และเคมี อ้างอิงแผนภูมิความเข้ากันได้ของของไหลกับวัสดุโอริงเสมอ เนื่องจากแม้แต่สารปนเปื้อนเล็กน้อยก็อาจทำให้เกิดอาการบวมหรือแข็งตัวได้

ในการประกอบขนาดกะทัดรัดที่พื้นที่ต่อมถูกจำกัดเอ็กซ์ริงมีข้อได้เปรียบเหนือโอริงสำหรับการซีลแบบคงที่ โปรไฟล์ที่เรียบกว่าช่วยให้ร่องตื้นขึ้นในขณะที่ยังคงแรงการซีลเท่าเดิม

อัตราส่วนความลึกและความกว้างของร่อง

ร่องที่ตื้นกว่าจะช่วยลดความหนาของตัวเรือนโดยรวม ซึ่งเป็นปัจจัยสำคัญในการออกแบบน้ำหนักเบา

การวิเคราะห์การเสียรูปของกลีบ

การสร้างแบบจำลองไฟไนต์เอลิเมนต์ช่วยเพิ่มประสิทธิภาพขนาดร่องเพื่อให้ได้การบีบอัดกลีบที่สม่ำเสมอ สำหรับการปิดผนึกแบบคงที่ในตู้อิเล็กทรอนิกส์ด้านการบินและอวกาศและยานยนต์ มีการระบุวงแหวน X มากขึ้น เนื่องจากจะรักษาการปิดผนึกภายใต้การขยายตัวและการหดตัวเนื่องจากความร้อนโดยไม่ต้องใช้แรงยึดหน้าแปลนมากเกินไป

การตกแต่งพื้นผิวที่เหมาะสมเป็นสิ่งสำคัญยิ่งสำหรับแมวน้ำที่ถูกผูกมัดในงานปิดผนึกแบบคงที่ หน้าผสมพันธุ์ควรมีความหยาบ Ra 1.6-3.2 µm - เรียบเกินไปและซีลอาจไม่ยึดเกาะ หยาบเกินไปและอาจตัดยางได้

ทำความสะอาดหน้าแปลน

ต้องกำจัดคราบปะเก็นหรือเสี้ยนเก่าออก มีดโกนและตัวทำละลายมักจะเพียงพอ

ลำดับแรงบิด

การขันโบลต์ให้แน่นในรูปแบบดาวช่วยให้มั่นใจได้ถึงแรงอัดของซีลที่ยึดติดไว้ ป้องกันการบิดเบี้ยวของซีล สำหรับการปิดผนึกแบบคงที่ของปลั๊กเติมน้ำมัน ซีลแบบยึดติดพร้อมแหวนรองแบบยึดช่วยลดความยุ่งยากในการบำรุงรักษา เนื่องจากยังคงติดอยู่กับสลักเกลียว ซึ่งช่วยลดความเสี่ยงที่จะสูญเสียระหว่างการบริการ

การปิดผนึกแบบคงที่มักจะล้มเหลวในระหว่างการหมุนเวียนด้วยความร้อน เนื่องจากการขยายตัวที่แตกต่างกันระหว่างซีลและตัวเรือนจะช่วยลดการบีบอัดโอริงจำเป็นต้องมีความยืดหยุ่นที่อุณหภูมิต่ำ (เช่น ซิลิโคน) และความเสถียรที่อุณหภูมิสูง (เช่น FKM)

ชุดการบีบอัดที่อุณหภูมิใช้งาน

การทดสอบโอริงภายใต้วงจรความร้อนจำลองจะช่วยคาดการณ์อายุการใช้งานได้

การจับคู่สัมประสิทธิ์การขยายตัวทางความร้อน

การเลือกวัสดุซีลที่มีค่าสัมประสิทธิ์การขยายตัวใกล้กับโลหะตัวเรือนจะช่วยลดการสูญเสียการบีบที่อุณหภูมิสูงจัด ในตู้จ่ายไฟภายนอกอาคาร การปิดผนึกแบบคงที่ต้องใช้โอริงที่สามารถทนได้ในคืนฤดูหนาว -40 องศาถึง +60 วันในฤดูร้อนโดยไม่ต้องตั้งค่าที่สำคัญ

เมื่อแรงดันของระบบเกิน 200 บาร์ โอริงเพียงอย่างเดียวอาจเสี่ยงต่อการถูกอัดขึ้นรูปในการใช้งานการซีลแบบคงที่วงแหวนสำรอง– วงแหวนแข็งวางอยู่ที่ด้านท้ายน้ำ – ป้องกันไม่ให้อีลาสโตเมอร์ไหลเข้าไปในช่องว่าง

วงแหวนสำรองแบบเกลียว

ติดตั้งง่ายในร่องปิด เนื่องจากจะงอระหว่างการติดตั้ง

วงแหวนสำรองที่มั่นคง

ให้การรองรับที่ดีกว่า แต่ต้องมีร่องเปิดในการประกอบ สำหรับการปิดผนึกแบบคงที่ในบล็อกไฮดรอลิกของเครื่องฉีดขึ้นรูป การรวมโอริงเข้ากับวงแหวนสำรองจะช่วยเพิ่มความสามารถในการกักเก็บแรงดันเป็นสามเท่าได้อย่างมีประสิทธิภาพ วงแหวนสำรองควรอยู่ในตำแหน่งด้านที่เกิดแรงดัน หากแรงดันเป็นแบบสองทิศทาง จำเป็นต้องมีวงแหวนทั้งสองด้าน

แม้ว่าซีลแบบสถิตจะไม่ได้รับผลกระทบจากการสึกหรอแบบไดนามิก แต่ยังคงเสื่อมสภาพจากความร้อน การเสื่อมสภาพของของเหลว และการผ่อนคลายความเครียดวงแหวนสี่วงเนื่องจากมีหน้าสัมผัสหลายจุด อาจคงการปิดผนึกไว้แม้ว่ากลีบใดกลีบหนึ่งจะเสื่อมสภาพก็ตาม

การตรวจด้วยสายตาเพื่อดูกลีบแบน

กลีบแบนบ่งบอกว่ามีชุดการบีบอัดเกิดขึ้น แนะนำให้เปลี่ยนใหม่

การทดสอบการยืดตัว

การทดสอบการยืดอย่างง่ายสามารถเผยให้เห็นการเปราะ หากแหวนแตกเมื่อยืดออก 20% ควรทิ้งไป ในการบำรุงรักษาจุดปิดผนึกแบบคงที่ตามกำหนดเวลา การเปลี่ยนแหวน X ทุกๆ 3-5 ปี (หรือตามคำแนะนำของ OEM) จะช่วยป้องกันการรั่วไหลที่ไม่คาดคิด โดยเฉพาะอย่างยิ่งในวงจรวิกฤติที่เกี่ยวข้องกับความปลอดภัย

กลยุทธ์การซีลแบบคงที่ที่ครอบคลุมมักจะใช้ประเภทซีลที่แตกต่างกันสำหรับสถานที่ที่แตกต่างกันโอริงให้บริการซีลท่อร่วมและหน้าแปลนส่วนใหญ่เอ็กซ์ริงเก่งในกรณีที่พื้นที่มีจำกัดและต้องการแรงเสียดทานต่ำ และแมวน้ำที่ถูกผูกมัดเป็นที่ต้องการสำหรับการเชื่อมต่อแบบสลักเกลียว

การเลือกตามการใช้งาน

พิจารณาข้อจำกัดด้านความดัน อุณหภูมิ ของไหล และการประกอบ

การทำให้เป็นมาตรฐาน

การลดขนาดซีลที่หลากหลายในโรงงานทำให้การจัดการสินค้าคงคลังง่ายขึ้น และลดความเสี่ยงของการใช้งานผิดประเภท สำหรับการซีลแบบคงที่ในหน่วยจ่ายไฟทั่วไป การกำหนดขนาดโอริงบางขนาดให้เป็นมาตรฐาน และการใช้ซีลแบบบอนด์สำหรับปลั๊กเดรนทั้งหมดสามารถลดต้นทุนอะไหล่ได้สูงสุดถึง 30% สินค้าคงคลังซีลที่ได้รับการจัดการอย่างดี ควบคู่ไปกับคำแนะนำในการติดตั้งที่ชัดเจน ช่วยให้มั่นใจได้ถึงเสถียรภาพของระบบที่สม่ำเสมอ

การปิดผนึกแบบคงที่ที่เชื่อถือได้เป็นรากฐานสำคัญของความเสถียรของระบบไฮดรอลิกและนิวแมติกโอริง, ควอด/เอ็กซ์ริง, และแมวน้ำที่ถูกผูกมัดแต่ละข้อมีข้อดีเฉพาะตัว ตั้งแต่ความอเนกประสงค์ของวัสดุและประสิทธิภาพแรงดันต่ำ ไปจนถึงความต้านทานการสั่นสะเทือนและการบีบอัดที่ควบคุมได้ ด้วยการทำความเข้าใจสภาพแวดล้อมการทำงาน การเลือกวัสดุที่เข้ากันได้ การออกแบบร่องที่เหมาะสม และการปฏิบัติตามแนวทางปฏิบัติในการติดตั้งที่มีระเบียบวินัย วิศวกรจึงสามารถบรรลุการปิดผนึกแบบคงที่โดยไม่มีการรั่วไหล ซึ่งช่วยลดเวลาหยุดทำงานและยืดอายุอุปกรณ์ ในการแสวงหาความเสถียรของระบบ ซีลแบบคงที่อาจหยุดนิ่ง แต่การมีส่วนร่วมของซีลนั้นมีความเปลี่ยนแปลงตลอดเวลา
